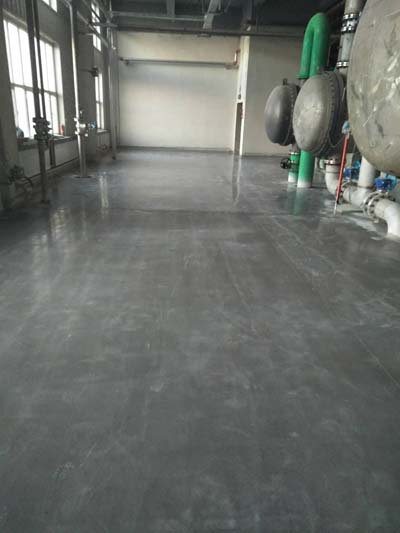

菲凡士高性能不发火耐磨骨料+固地宝地坪，吉林某实业股份公司蒸馏车间已完工！

2018年12月，菲凡士高性能发不火耐磨骨料+固地宝地坪，正式进驻吉林某实业股份公司蒸馏车间！施工进度正如火如荼的进行中！

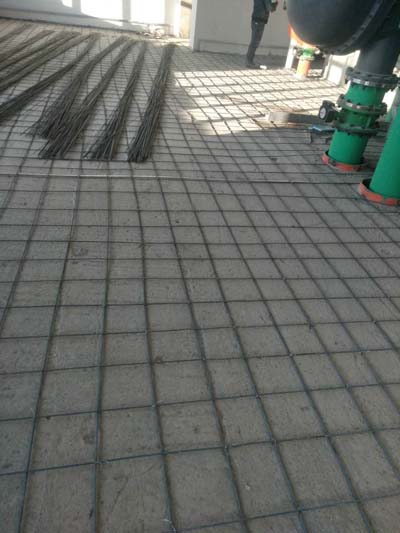

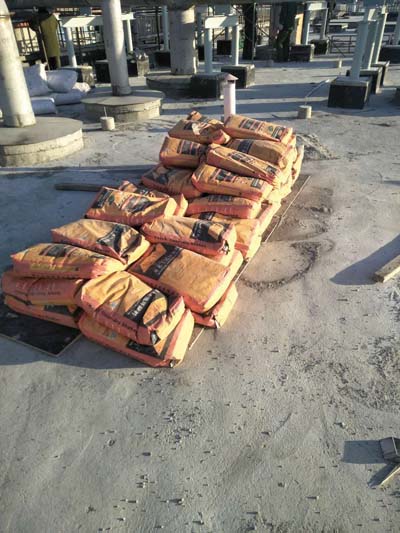

1）、由于菲凡士高性能发不火耐磨骨料施工与水泥地坪浇筑是同时进行，为保证耐磨层施工质量和施工进度，甲方按设计要求给土建浇筑方提供商混（土建方详见乙方专业施工工艺流程配合浇筑混凝土。）

2）、模板设置应平整坚固，模板以6米为宜，并涂脱模油，用水平仪随时检测模板标高，对偏差处应及时调整；

3）、混凝土强度不低于C25，且尽可能小的水灰比；（基层混凝土强度要求达到C25以上,水灰比控制在0.50以下,混凝土坍落差应控制在70-100mm），如混凝土达不到要求，乙方可拒收。

4）、建议土建方使用专业激光找平仪器对偏差部位进行调整；

5）、待混凝土初凝时开始专业KETCH-203/204施工；（详见菲凡士专业方案；）

6）、对泌水严重部位，应用橡胶管去泌水；

7）、卸模最好等耐磨面层完成第二天进行，第三天由建筑方切伸缩缝；

8）、土建在拆完模板后，必须将边用切割机切割整齐，乙方施工方能保证仓与仓之间边的整齐；

9）、在乙方施工期内，不安排交叉施工，施工完的地面由土建方负责进行保护与养护。成品保护，严格按照甲方指定的保护制度。

10、清理地面。用水把地面冲洗数遍，使地面上无杂物；

11、清理地面后进行材料稀释均匀喷洒，地面无明显积水，要一直用拖把拖动，感觉材料粘稠了，达到粘手的时候需要进行再次洒水拖匀，使材料进行再一次的渗透，用1.75磨光机依次水磨50#、150#、300#、500#、800#、1000#目，磨完后，地面颜色很水润，摸起来较细腻，光滑。磨完后洒水冲洗，边冲，边要用刮水器来刮干净水，一定要把地面上剩余的材料冲洗干净；

12、待地面养护干至约5小时后，地面看起来色泽水润。用手触摸地面感觉细腻光滑；

13、用水冲洗干净， 多冲几遍，用刮水器特别是有积水的地方要多刮，冲洗完后地面无明显积水为好。

14、待地面养护约干至24小时后即可使用。

待混凝土施工完成且过了养护期后，可以进行下一步工艺，KETCH-100菲凡士高性能密封固化剂施工！

KETCH-100固地宝（又称“高性能密封固化剂“）施工步骤：

1、基层处理：
在施工之前，清洗、清除地面的杂物、油污、涂料、养护剂等。采用水泥基修补嵌缝砂浆修补地面的坑洞和裂缝，并养护3日。
2、粗磨地面：
用50#翻新片加水研磨，速度保持匀速交叉式研磨法，直至表面全部磨平，毛孔打开，然后用吸水机将泥浆及水全部吸干；再用150#水磨片加水研磨，直到把50#研磨所留下的粗大划痕全部消除，用吸水机将污水及泥浆全部吸干净。
3、上KETCH-100菲凡士高性能密封固化剂：
150#的磨完以后，将材料以0.2KG/平方均匀喷撒在地面，地面吸至饱和，浸泡二小时后保持地面不干，中间有干燥处用刮水器刮过来，以保证地面完全渗透，直至地面充分吸收为止。
4、细磨
用300#水磨片带水研磨已经渗透完毕的地面，均匀研磨，以磨去地面残留的材料（地面上的白斑）磨完后同时用吸水机吸干，细微的材料残留再用500#水磨片带水磨干净，直到地面手摸起来细腻光滑。
5、精磨
用1000#的干磨片直接干磨于地面，此时机械的速度应该尽量控制为匀速，这样地面就可以出现亮度，接着用2000#3000#同法抛光，地面可像石材表面一样光亮
6、边角处理
大机械只可以大面积研磨，对于边边角角刚要用手提式角磨机研磨加抛光，方法和上面的一样
7、清理
用多功能擦地机加百洁垫整场干抛，用吸尘器将灰尘吸净，此时的地面整体亮度就出来了
