地金钢聚氨酯砂浆的施工工艺及处理方法

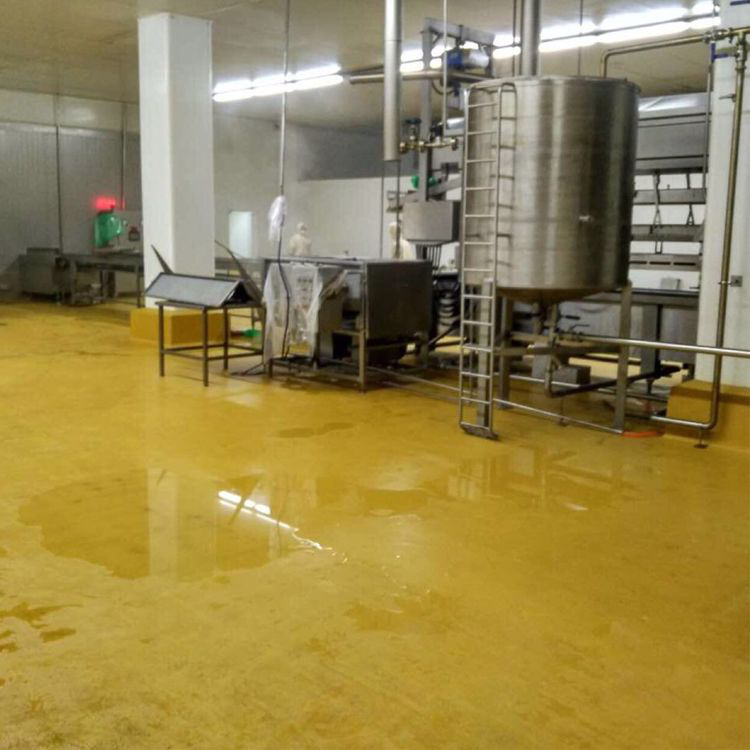

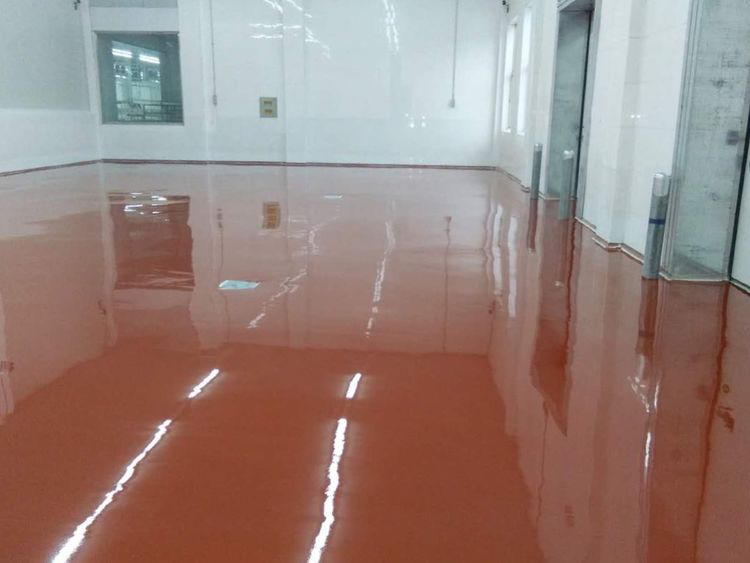

地金钢是聚氨酯地面产品，它是由聚氨酯和无机骨料合成而成，是一种可以在极端工作环境下使用的工业地坪，适用于食品厂各种极端工作环境，地金钢聚氨酯地坪具备以下优秀性能：

    ● 卓越的物理性能和抗化学腐蚀性能

    ●卓越的防水功能

    ● -40℃to+115℃卓越的耐高温和低温功能

    ● 卓越的防滑功能

    ● 高抗冲击性

● 优异的施工性能

地金钢聚氨酯砂浆的施工工艺及处理方法：

一、基层要求及处理
1、防水基层按设计要求用1:3的水泥砂浆抹成1/50的泛水坡度，其表面要抹平压光，不允许有凹凸不平、松动和起砂掉灰等缺陷存在。排水口或地漏部位应低于整个防水层，以便排除积水。有套管的管道部位应高出基层表面20mm以上。阴阳角部位应做成半径约10mm的小圆角，以便涂抹施工。
2、所有管件、卫生设备、地漏或排水口等必须安装牢固，接缝严密，收头圆滑，不得有任何松动现象。
3、施工时，防水基层应基本呈干燥状态，含水率小于9%为宜，施工时防水基层要处于干燥状态，含水率小于9%为宜，其简单测定方法是将面积约1平方米、厚度为1.5-2.0mm的橡胶板覆盖在基层表面上，放置2-3小时，如覆盖的基层表面无水印，紧贴基层一侧的橡胶板无凝结水印，即可满足施工要求。
4、施工前，先以铲刀和扫帚将基层表面的突出物、砂浆疙瘩等异物铲除，并将尘土杂物彻底清扫干净。对阴阳角、管道根部、地漏和排水口等部位应认真清理，如发现有油污、铁锈等要用钢丝刷、砂纸和有机溶剂等将其彻底清楚干净。

 二、施工要点
1、将地金钢聚氨酯甲料与专供的乙料按规定比例配合，搅拌均匀后方可使用。小面积的涂布可用油漆刷进行；大面积的涂布，可先用油漆刷蘸底胶在阴阳角、管子根部等复杂部位均匀涂一遍，再用长把滚刷进行大面积涂布施工。涂胶要均匀，不得过厚或过薄，更不允许露白见底。底胶涂布后要干燥24h以上，才能进行防水涂层施工。

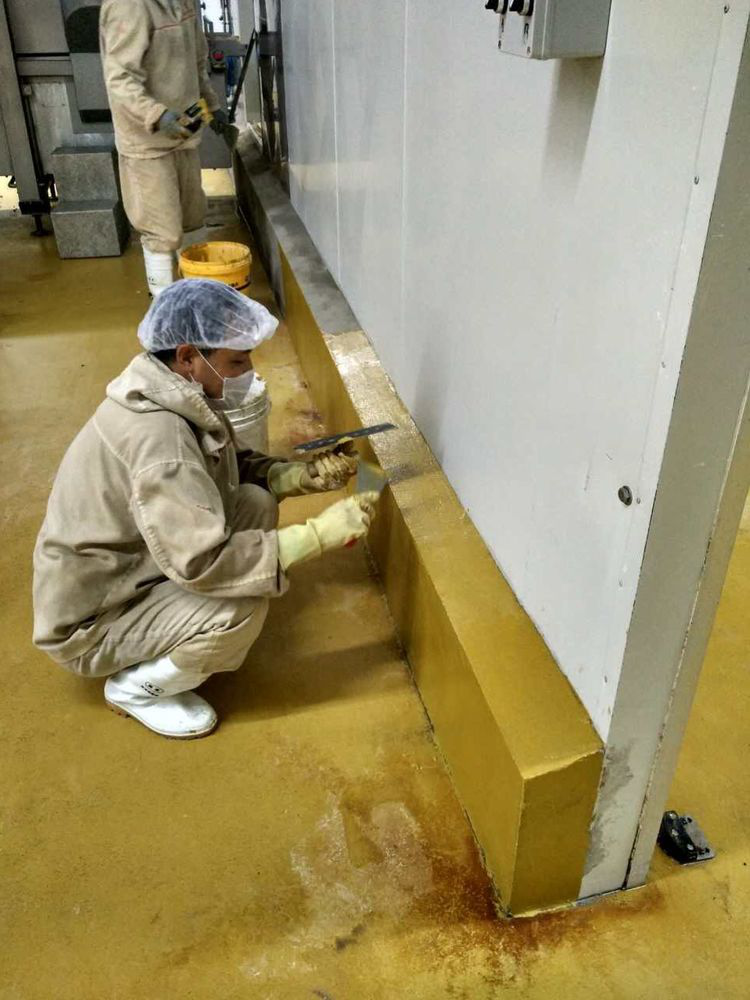

2、根据施工需要用量，将聚氨酯甲、乙料按规定比例配合均匀后，方可使用。在底胶基本固化干燥后，用塑料或橡胶刮板均匀涂刮一层涂料，要求均匀一致不得过厚或过薄，以1.5mm左右为宜。开始涂刮时，应根据施工面积大小，形状和环境，统一考虑施工退路和涂刮顺序。在第一度涂层固化24～72h内（以手触不粘为准），再在其表面涂刮第二度涂层，涂刮的方向必须与第一度的涂刮方向垂直。在第二度涂层固化前，在其表面均匀稀撒干净的黄沙（直径为2mm）。
3、当涂膜完全固化后，做蓄水试验，24小时后无渗漏现象即可进行面层铺贴。
三、施工注意事项：
1、当涂料粘度过大，不便进行涂刮施工时，可加入少量二甲苯进行稀释，以降低粘度，加入量不得大于乙料的10%。
2、当甲、乙料混合后固化过快，影响施工时，可加入少许磷酸或苯硫酰氯做缓凝剂，但加入量不得大于甲料的0.5%。
3、当涂膜固化太慢，影响下道工序时，可加入少许二月桂酸二丁基锡作促凝剂，但加入量不得大于甲料的0.3%。
4、如发现乙料有沉淀现象，应搅拌均匀后再使用，以免影响质量。
5、涂刷完毕未达到完全固化前，不允许上人踩踏，否则将损坏防水层，影响防水质量。
6、施工现场要注意通风良好，以防溶剂中毒。
7、施工温度宜在00C以上。
